ВЫСОКОАМПЕРНЫЙ ТЕСТОВЫЙ ЩУП HSK 5455
ВЫСОКОАМПЕРНЫЙ ТЕСТОВЫЙ ЩУП HSK 5455

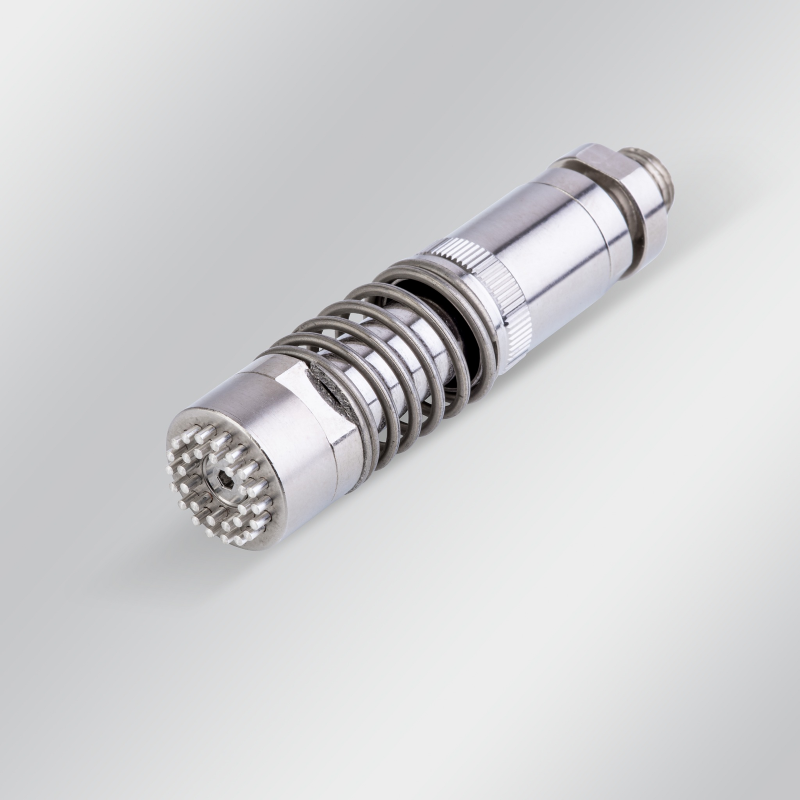

Новый высокоамперный тестовый щуп HSK 5455, рассчитанный на передачу тока до 400 A
Новый высокоамперный тестовый щуп HSK 5455 для передачи тока до 400 А
HSK 5455
Производители автомобилей и поставщики автокомпонентов предъявляют повышенные требования к контактным элементам испытательных систем. Особенно заметно эти требования возросли с развитием электротранспорта. При тестировании аккумуляторных ячеек и инверторов сила тока может превышать 300 А. Кроме того, в процессе производства и проведения испытаний контактные элементы могут подвергаться вибрациям и поперечным нагрузкам.
Для работы в таких условиях компания PTR HARTMANN GmbH дополнила линейку сильноточных тестовых щупов моделью HSK 5455. Новый щуп рассчитан на длительную передачу тока до 400 А и предназначен для функционального тестирования и выходного контроля готовой продукции — End-of-Line (EOL).
Модель HSK 5455 применяется для контактирования токовыводов пакетных и призматических аккумуляторных ячеек, аккумуляторных модулей и батарейных блоков, а также токопроводящих шин. Благодаря прочной конструкции щуп стабильно работает в сложных производственных условиях, несмотря на компактные размеры. Вибрации, поперечные нагрузки и неровности контактных поверхностей не влияют на надёжность соединения.
Контактная головка оснащена 30 независимо подпружиненными контактными элементами, которые обеспечивают стабильное соединение с тестируемой поверхностью. Специальная конструкция головки компенсирует осевые отклонения благодаря возможности наклона на угол до 3,0°.
Контактное сопротивление не превышает 0,2 мОм, что позволяет свести к минимуму падение напряжения во время испытаний. Такой результат достигается благодаря:
Новый высокоамперный тестовый щуп HSK 5455, рассчитанный на передачу тока до 400 A
Новый высокоамперный тестовый щуп HSK 5455 для передачи тока до 400 А
HSK 5455
Производители автомобилей и поставщики автокомпонентов предъявляют повышенные требования к контактным элементам испытательных систем. Особенно заметно эти требования возросли с развитием электротранспорта. При тестировании аккумуляторных ячеек и инверторов сила тока может превышать 300 А. Кроме того, в процессе производства и проведения испытаний контактные элементы могут подвергаться вибрациям и поперечным нагрузкам.
Для работы в таких условиях компания PTR HARTMANN GmbH дополнила линейку сильноточных тестовых щупов моделью HSK 5455. Новый щуп рассчитан на длительную передачу тока до 400 А и предназначен для функционального тестирования и выходного контроля готовой продукции — End-of-Line (EOL).
Модель HSK 5455 применяется для контактирования токовыводов пакетных и призматических аккумуляторных ячеек, аккумуляторных модулей и батарейных блоков, а также токопроводящих шин. Благодаря прочной конструкции щуп стабильно работает в сложных производственных условиях, несмотря на компактные размеры. Вибрации, поперечные нагрузки и неровности контактных поверхностей не влияют на надёжность соединения.
Контактная головка оснащена 30 независимо подпружиненными контактными элементами, которые обеспечивают стабильное соединение с тестируемой поверхностью. Специальная конструкция головки компенсирует осевые отклонения благодаря возможности наклона на угол до 3,0°.
Контактное сопротивление не превышает 0,2 мОм, что позволяет свести к минимуму падение напряжения во время испытаний. Такой результат достигается благодаря:
- цельной конструкции основного плунжера;
- применению множества независимо подпружиненных плунжеров из высокопроводящего серебряного сплава;
- использованию медных сплавов с высокой электропроводностью в качестве основных материалов;
- износостойкому покрытию на основе серебряного сплава, устойчивому к потускнению и окислению.
|
