Как выбрать тестовый щуп
Выбор тестового щупа начинается с задачи: контактирование с площадкой печатной платы, выводом компонента или контактом разъёма. Для внутрисхемного (ICT) и функционального (FCT) тестирования важно согласовать характеристики щупа с конструкцией оснастки и параметрами проверяемого изделия.
При подборе учитывайте:

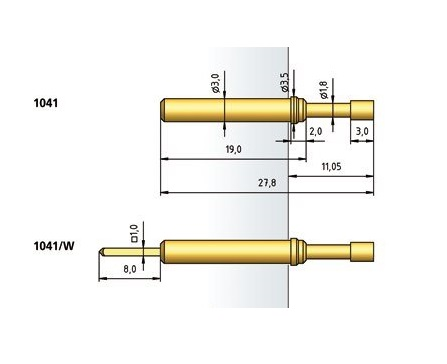

- Межцентровое расстояние и размеры. Щуп должен подходить для расположения контрольных точек и установки в адаптер.
- Форму и диаметр наконечника. Их выбирают с учётом геометрии, размера и состояния контактной поверхности.
- Рабочий ход и усилие нажатия. Они определяют условия контактирования и механическую нагрузку на проверяемое изделие.
- Электрические характеристики. Допустимый ток и контактное сопротивление должны соответствовать условиям проверки. Для высокочастотных сигналов дополнительно учитывают частотные характеристики.
- Исполнение и способ установки. Проверяйте совместимость с контактным гнездом, монтажные размеры, материалы и покрытия.
Сравнивайте характеристики конкретных артикулов: изделия одной серии могут отличаться наконечником, усилием пружины и покрытием.
Помощь в подборе и заказе
Оставьте имя и телефон, и специалист ООО «АДК» перезвонит вам для подбора щупа. Если нужна замена, подготовьте артикул установленного щупа и гнезда. Для новой оснастки пригодится чертёж с размерами контрольных точек.
Вопросы о выборе тестовых щупов
Можно ли заменить щуп изделием другого производителя?
Возможность замены проверяют по совокупности характеристик: размерам, наконечнику, рабочему ходу, усилию пружины, электрическим параметрам и совместимости с гнездом. Совпадения длины и диаметра недостаточно.
Чем рабочий ход отличается от полного?
Рабочий ход — перемещение плунжера, для которого производитель задаёт рабочие характеристики щупа. Полный ход обозначает предельное перемещение. При проектировании оснастки ориентируются на рекомендуемый рабочий ход конкретной модели.
Какие сведения нужны для подбора щупа?
Лучше всего предоставить точный артикул или чертёж. Если их нет, понадобятся размеры, фотографии наконечника и места установки, параметры контактной точки, рабочий ток и описание задачи. Для заказа также укажите необходимое количество.
