ОСОБЕННОСТИ КОНТАКТИРОВАНИЯ РАЗЪЁМОВ RJ45
ОСОБЕННОСТИ КОНТАКТИРОВАНИЯ РАЗЪЁМОВ RJ45
Ненадёжное соединение и повышенный износ контактирования RJ45
Особенности контактирования разъёмов RJ45
Компенсация позиционных допусков и стабильность результатов тестирования
Разъёмы RJ45 широко используются в телекоммуникационном оборудовании, центрах обработки данных, системах промышленной автоматизации и локальных компьютерных сетях. Современные разъёмы оснащаются восемью электрическими контактами и выпускаются как в экранированном, так и в неэкранированном исполнении. Модели категории Cat 8 поддерживают передачу данных со скоростью до 40 Гбит/с на расстояние до 30 м.
Для серийного контроля разъёмов RJ45 компания INGUN предлагает специализированные тестовые штекеры. Их конструкция позволяет компенсировать позиционные отклонения разъёмов, установленных на печатных платах. Контактирование выполняется без задействования штатного механизма фиксации разъёма, благодаря чему снижаются механический износ и нагрузка на проверяемое изделие, а также повышается воспроизводимость результатов тестирования.
Тестовый штекер PS-RJ45-M-008-M3-B
Основные технические характеристики:
• механический ресурс — до 250 000 циклов подключения;
• конструкция с контролируемым волновым сопротивлением;
• поддержка передачи данных со скоростью до 1 Гбит/с;
• комплексное экранирование для защиты от электромагнитных помех;
• подключение к испытательной системе через стандартное гнездо RJ45.
Для проверки многопортовых разъёмов предусмотрена удлинённая модификация PS-RJ45-M-008-M3-XL. Совместное применение стандартного и удлинённого тестовых штекеров позволяет одновременно контактировать соседние порты RJ45 с межосевым расстоянием 14 мм.
Установка и компенсация позиционных отклонений
Тестовые штекеры фиксируются с помощью винтов M3. Для компенсации смещения разъёмов, установленных на печатной плате, дополнительно предлагаются специальные держатели с плавающим креплением.
Такая конструкция обеспечивает:
• компенсацию позиционных допусков разъёма;
• возможность горизонтальной и вертикальной установки;
• одновременное контактирование многопортовых разъёмов с шагом 14 мм;
• снижение механической нагрузки на тестовый штекер и проверяемый разъём;
• увеличение срока службы контактных элементов.
При тестировании низкоскоростных интерфейсов со скоростью передачи данных приблизительно до 10 Мбит/с допускается применение отдельных подпружиненных контактов. Для проверки высокоскоростных интерфейсов рекомендуется использовать специализированные тестовые штекеры RJ45, обеспечивающие требуемые электрические характеристики и стабильность передачи сигнала.
Ненадёжное соединение и повышенный износ контактирования RJ45
Особенности контактирования разъёмов RJ45
Компенсация позиционных допусков и стабильность результатов тестирования
Разъёмы RJ45 широко используются в телекоммуникационном оборудовании, центрах обработки данных, системах промышленной автоматизации и локальных компьютерных сетях. Современные разъёмы оснащаются восемью электрическими контактами и выпускаются как в экранированном, так и в неэкранированном исполнении. Модели категории Cat 8 поддерживают передачу данных со скоростью до 40 Гбит/с на расстояние до 30 м.
Для серийного контроля разъёмов RJ45 компания INGUN предлагает специализированные тестовые штекеры. Их конструкция позволяет компенсировать позиционные отклонения разъёмов, установленных на печатных платах. Контактирование выполняется без задействования штатного механизма фиксации разъёма, благодаря чему снижаются механический износ и нагрузка на проверяемое изделие, а также повышается воспроизводимость результатов тестирования.

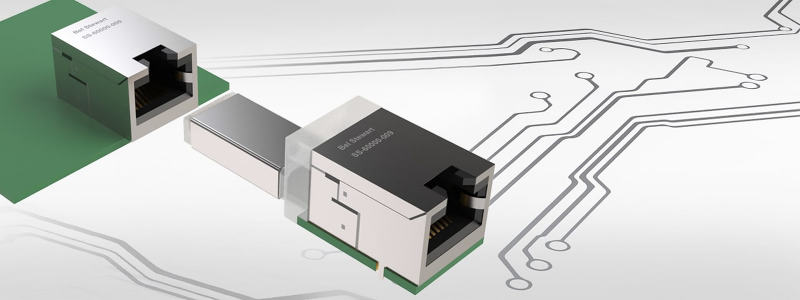

Тестовый штекер PS-RJ45-M-008-M3-B
Основные технические характеристики:
• механический ресурс — до 250 000 циклов подключения;
• конструкция с контролируемым волновым сопротивлением;
• поддержка передачи данных со скоростью до 1 Гбит/с;
• комплексное экранирование для защиты от электромагнитных помех;
• подключение к испытательной системе через стандартное гнездо RJ45.
Для проверки многопортовых разъёмов предусмотрена удлинённая модификация PS-RJ45-M-008-M3-XL. Совместное применение стандартного и удлинённого тестовых штекеров позволяет одновременно контактировать соседние порты RJ45 с межосевым расстоянием 14 мм.
Установка и компенсация позиционных отклонений
Тестовые штекеры фиксируются с помощью винтов M3. Для компенсации смещения разъёмов, установленных на печатной плате, дополнительно предлагаются специальные держатели с плавающим креплением.
Такая конструкция обеспечивает:
• компенсацию позиционных допусков разъёма;
• возможность горизонтальной и вертикальной установки;
• одновременное контактирование многопортовых разъёмов с шагом 14 мм;
• снижение механической нагрузки на тестовый штекер и проверяемый разъём;
• увеличение срока службы контактных элементов.
При тестировании низкоскоростных интерфейсов со скоростью передачи данных приблизительно до 10 Мбит/с допускается применение отдельных подпружиненных контактов. Для проверки высокоскоростных интерфейсов рекомендуется использовать специализированные тестовые штекеры RJ45, обеспечивающие требуемые электрические характеристики и стабильность передачи сигнала.
|
