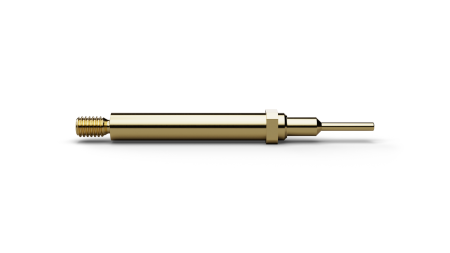

F73316B080G300 Стандартные тестовые щупы с резьбой
Код: tpf320
В корзину
Купить в 1 клик
Тестовые щупы с резьбой представляют собой пружинные контактные элементы, обеспечивающие:
- надёжная фиксация в гнезде без смещения;
- стабильный электрический контакт даже при вибрациях;
- повышенная механическая прочность конструкции;
- точное позиционирование относительно тестовой точки;
- возможность многократной установки и замены;
- устойчивость к высоким нагрузкам и интенсивной эксплуатации.
Документы
PDF
315 кб
Конструктивные особенности
Межцентровое расстояние (mm)
4.00
Форма наконечника
N/D
Форма наконечника II
N/D
Тип наконечника
16
Тип наконечника II
N/D
Покрытие наконечника
Золотое
Покрытие наконечника II
__
Полный ход плунжера (mm)
5.00
Рабочий ход плунжера (mm)
4.00
Ход переключения (mm)
__
Тип переключения (ON/OFF)
N/D
Предварительное усилие нажатия (N)
0.80
Рабочее усилие нажатия (N)
3.00
Усилие соединения (N)
__
Усилие разъединения (N)
__
Температурный диапазон (°C)
-45°C to +100°C
Тестируемый интерфейс (DUT)
N/D
Тип контакта
N/D
Количество рабочих циклов
__
Способ монтажа
N/D
Количество контактов (pcs)
__
Дополнительная информация
N/D
Электрические параметры
Рабочий ток (A)
10.0
Силовой ток (A)
__
Сигнальный ток (A)
__
Типичное сопротивление (mOhm)
25.0
Волновое сопротивление (Ohm)
__
Электрическая прочность (V)
__
Максимальный ток внутр.контакт (A)
__
Типичное сопротивление внутр.контакт (mOhm)
__
Напряжение изоляции внутр.контакт (V)
__
Частотный диапазон (GHz)
__
Импедансное сопротивление (Ohm)
__
Типовое сопротивление изоляции (Gohm)
__
Номинальное напряжение AC (V)
__
Номинальное напряжение DC (V)
__
Материал и покрытие
Цилиндр
Латунь, позолоченная
Пружина
Пружинная сталь, посеребренная
Плунжер
Бериллиевая бронза, позолоченная
Наконечник
N/D
Наконечник II
N/D
Гнездо
N/D
Кольцо
N/D
PAD контакт
N/D
Провод AWG
N/D
Длина и диаметр
Длина тестового контакта (mm)
28.30
Длина контактного гнезда (mm)
__
Длина лифтингового кольца (mm)
__
Общая длина изделия (mm)
__
Диаметр тестового контакта (mm)
2.65
Диаметр контактного гнезда (mm)
__
Диаметр лифтингового кольца (mm)
__
Диаметр наконечника (mm)
0.80
Диаметр наконечника II (mm)
__
Общий диаметр изделия (mm)
__
Тип
16
N/D
Диаметр
0.80
__
Покрытие
Золотое
__
