FP210D0303B010G016L057 Тестовые щупы малых межцентров ≤ 1.27 мм
Код: tpf2467
В корзину
Купить в 1 клик
Тестовые щупы малого межцентрового расстояния
Тестирования высокоплотных компоновок монтажа
Короткий ход плунжера для снижения индуктивности и износа
Прецизионное низкое контактное усилие нажатия для тестирования без следов
Документы
PDF
167,9 кб
Конструктивные особенности
Межцентровое расстояние (mm)
0.30
Форма наконечника
N/D
Форма наконечника II
N/D
Тип наконечника
03
Тип наконечника II
N/D
Покрытие наконечника
Золотое
Покрытие наконечника II
__
Полный ход плунжера (mm)
0.60
Рабочий ход плунжера (mm)
0.50
Ход переключения (mm)
__
Тип переключения (ON/OFF)
N/D
Предварительное усилие нажатия (N)
0.03
Рабочее усилие нажатия (N)
0.16
Усилие соединения (N)
__
Усилие разъединения (N)
__
Температурный диапазон (°C)
-45°C to +120°C
Тестируемый интерфейс (DUT)
N/D
Тип контакта
N/D
Количество рабочих циклов
__
Способ монтажа
N/D
Количество контактов (pcs)
__
Дополнительная информация
N/D
Электрические параметры
Рабочий ток (A)
0.8
Силовой ток (A)
__
Сигнальный ток (A)
__
Типичное сопротивление (mOhm)
150.0
Волновое сопротивление (Ohm)
__
Электрическая прочность (V)
__
Максимальный ток внутр.контакт (A)
__
Типичное сопротивление внутр.контакт (mOhm)
__
Напряжение изоляции внутр.контакт (V)
__
Частотный диапазон (GHz)
__
Импедансное сопротивление (Ohm)
__
Типовое сопротивление изоляции (Gohm)
__
Номинальное напряжение AC (V)
__
Номинальное напряжение DC (V)
__
Материал и покрытие
Цилиндр
Никель, позолоченная
Пружина
Пружинная сталь, позолоченная
Плунжер
Бериллиевая бронза, позолоченная
Наконечник
N/D
Наконечник II
N/D
Гнездо
N/D
Кольцо
N/D
PAD контакт
N/D
Провод AWG
N/D

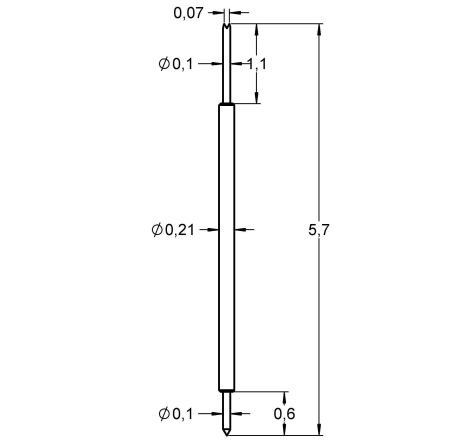

Длина и диаметр
Длина тестового контакта (mm)
5.70
Длина контактного гнезда (mm)
__
Длина лифтингового кольца (mm)
__
Общая длина изделия (mm)
__
Диаметр тестового контакта (mm)
0.21
Диаметр контактного гнезда (mm)
__
Диаметр лифтингового кольца (mm)
__
Диаметр наконечника (mm)
0.10
Диаметр наконечника II (mm)
__
Общий диаметр изделия (mm)
__
Тип
03
N/D
Диаметр
0.10
__
Покрытие
Золотое
__
