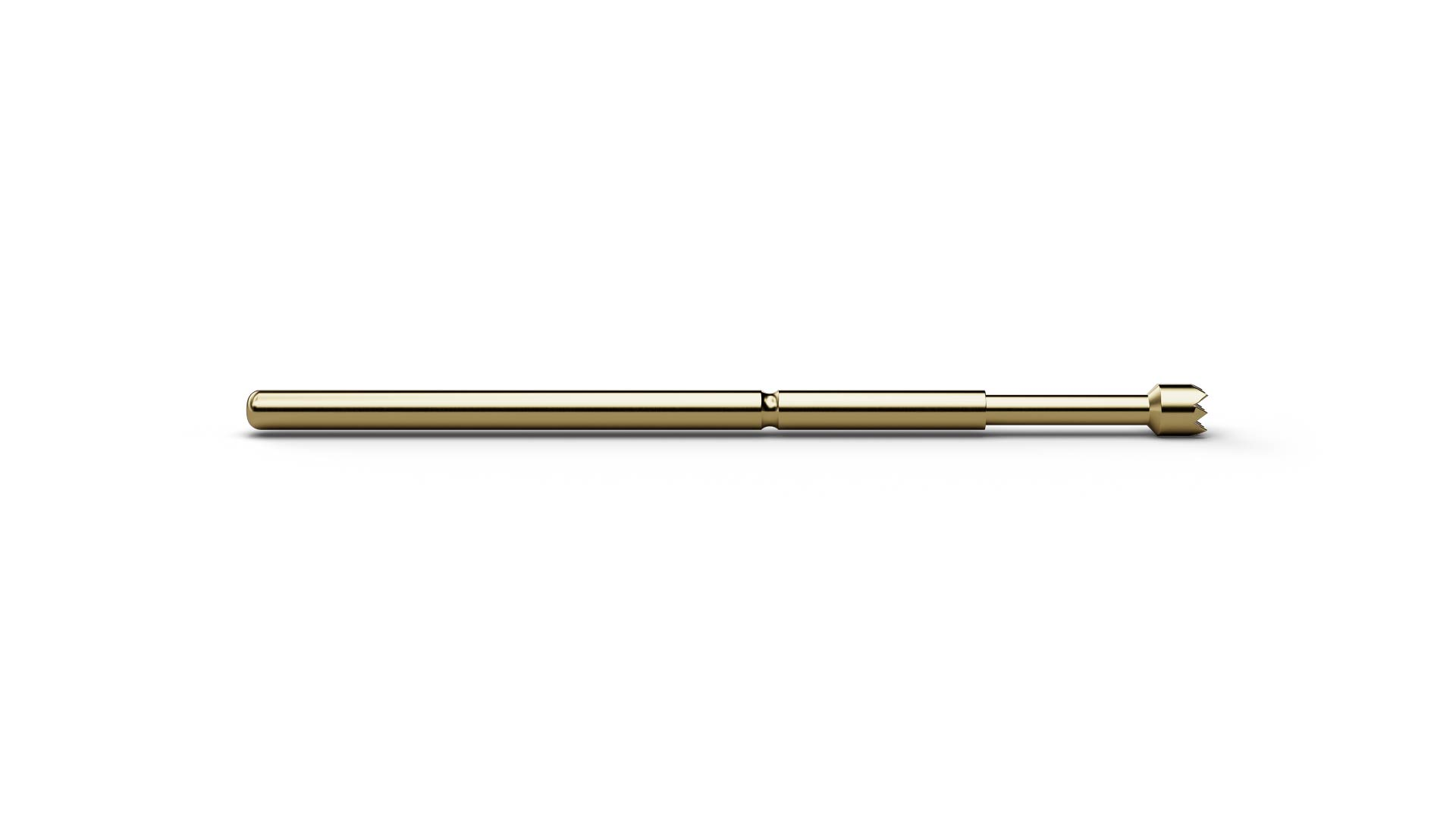

F11106B090G085 Стандартные щупы межцентров ≤ 2.54 мм
Код: tpf1986
В корзину
Купить в 1 клик
Документы
PDF
235 кб
Конструктивные особенности
Межцентровое расстояние (mm)
1.27
Форма наконечника
N/D
Форма наконечника II
N/D
Тип наконечника
06
Тип наконечника II
N/D
Покрытие наконечника
Золотое
Покрытие наконечника II
__
Полный ход плунжера (mm)
2.80
Рабочий ход плунжера (mm)
2.00
Ход переключения (mm)
__
Тип переключения (ON/OFF)
N/D
Предварительное усилие нажатия (N)
0.20
Рабочее усилие нажатия (N)
0.85
Усилие соединения (N)
__
Усилие разъединения (N)
__
Температурный диапазон (°C)
-45°C to +100°C
Тестируемый интерфейс (DUT)
N/D
Тип контакта
N/D
Количество рабочих циклов
__
Способ монтажа
N/D
Количество контактов (pcs)
__
Дополнительная информация
N/D
Электрические параметры
Рабочий ток (A)
3.0
Силовой ток (A)
__
Сигнальный ток (A)
__
Типичное сопротивление (mOhm)
20.0
Волновое сопротивление (Ohm)
__
Электрическая прочность (V)
__
Максимальный ток внутр.контакт (A)
__
Типичное сопротивление внутр.контакт (mOhm)
__
Напряжение изоляции внутр.контакт (V)
__
Частотный диапазон (GHz)
__
Импедансное сопротивление (Ohm)
__
Типовое сопротивление изоляции (Gohm)
__
Номинальное напряжение AC (V)
__
Номинальное напряжение DC (V)
__
Материал и покрытие
Цилиндр
Бронза, позолоченная
Пружина
Пружинная сталь, посеребренная
Плунжер
Бериллиевая бронза, позолоченная
Наконечник
N/D
Наконечник II
N/D
Гнездо
N/D
Кольцо
N/D
PAD контакт
N/D
Провод AWG
N/D
Длина и диаметр
Длина тестового контакта (mm)
16.50
Длина контактного гнезда (mm)
__
Длина лифтингового кольца (mm)
__
Общая длина изделия (mm)
__
Диаметр тестового контакта (mm)
0.69
Диаметр контактного гнезда (mm)
__
Диаметр лифтингового кольца (mm)
__
Диаметр наконечника (mm)
0.90
Диаметр наконечника II (mm)
__
Общий диаметр изделия (mm)
__
Тип
06
N/D
Диаметр
0.90
__
Покрытие
Золотое
__
